Т
от, кому довелось осваивать
платформу IBM PC XT/AT, пом
нит макетницы в формате полно
размерных плат или плат половинно
го размера для шины ISA 8 (16). Эти
платы сыграли важную роль в станов
лении нового направления в технике
автоматизации. На них отрабатыва
лись схемотехнические решения, ко
торые затем воплощались в серьез
ные проекты, а были, и немало, раз
работки непосредственно на этих пла
тах с аккуратно выполненным монта
жем. Установленные шинные форми
рователи, буфера для шины адреса,
адресный дешифратор, повторители
сигналов управления (все на микрос
хемах в DIP корпусах) и много сво
бодного места для творчества.
А что же можно сделать на плате
размером всего 90х96 мм. И бывает
ли такое.
Все бывает. И платы прототипа в
формате РС/104 тоже, и даже РСI 104.
На первых моделях таких плат, а
в предложениях десятка фирм они
присутствуют и сегодня, нет ничего,
кроме макетного поля, в лучшем слу
чае еще и шин питания. Даже разъе
мы могут отсутствовать, а впаять их не
так то просто. Тем не менее, если та
кие платы выпускаются, значит они
востребованы. Наверное не нужно
пытаться проводить какую то анало
гию с платами прототипа для ISA ши
ны, РС/104 это же embedded плат
форма. Не
следует за
бывать и
то, что в пе
риод ста
новления
стандарта
РС/104 та
кой уни
кальной но
менклатуры
плат расширения данной платформы
как сегодня не было.
Ну а что же все таки на такой
пустышке можно "сваять". Можно,
например, особый источник питания,
дополнительный интерфейсный ка
нал, согласующие и нормирующие
аналоговые тракты. Возражения типа
"все это можно сделать и на обычной
макетнице" не принимаются. Для того,
чтобы собрать для проведения испы
таний изделие “в этажерку" все равно
необходимо “причесать" макет к
формату стандарта. Значит такая пла
та все таки нужна, и желательно с
разъемами на случай, если она бу
дет находиться внутри этажерки.

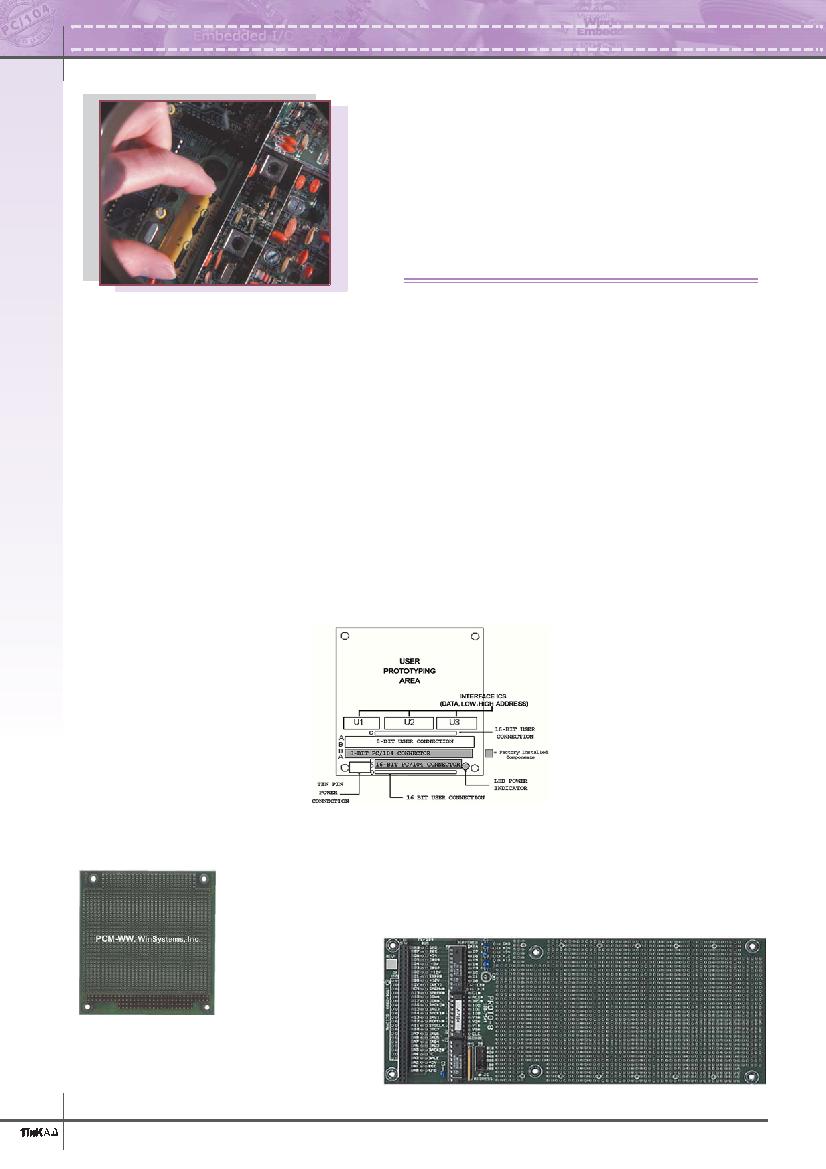

Американская компания parvus
Corporation предлагает несколько
"улучшенный" вариант платы прото
типа РС/104 PRV 0694X 01. Рядом с
основным разъемом шины размеща
ется пользовательское дублирующее
поле контактов, предусмотрены места
для монтажа микросхем 74HC574
(74HC245), 20L8 PAL, 16L8 PAL, обес
печивающих интерфейс с шиной
РС/104. Подключение этих микросхем
к шинам данных, адреса и управления
выполнено печатными проводниками
и имеются пользовательские контакт
ные пло
щадки. На
свобод
ном поле
можно ус
тановить
25 мик
росхем в
корпусах
типа
DIP 14. По
всему полю расположено 60 площа
док питания. Вроде неплохо, но места
для макетирования маловато. Версия
платы для РС/104+ PRV 0887X 01 не
лучше, просто добавлен еще разъем
для шины PCI в верхней части платы.
Другая американская фирма,
MicroСomputer Systems, Inc, в модели
MSI P900 интерфейсную часть выпол
нила очень компактно. Используются
только 8 битовая шина данных и 16
битовая адресная шина, а также ли
нии IOR, IOW, IRQ3..IRQ7&IRQ9, +5V,
+12V и 12V. Пользователю доступны
линии SA0..SA3, остальные адресные
сигналы используются для задания
базового адреса платы. Интересно от
метить, что на многих изделиях этой
фирмы интерфейсная часть выполне
на аналогично. Теперь о макетном по
ле. 60% площади платы доступны
пользователю для монтажа микрос
хем (DIP,SIP), транзисторов, конде
нсаторов, резисторов... И все равно
пространства маловато и для случая
только макетирования, и для созда
ния пусть и макетного, но образца.
Простое, но очевидное и эффек
тивное, решение предлагается еще
одной американской фирмой, SKI
DYNE, в модели PROTO 8S. Взяли и
увеличили размер одной стороны
платы до 23 см, и нет проблем. Ин
терфейсная часть содержит всего три
микросхемы, а макетное поле 2000
площадок. Создавай, отлаживай и ни
в чем себе не отказывай.
Можно еще привести десяток
аналогичных по сути примеров от
Axiom Technology или ICOP Technology
ПЛАТЫ ПРОТОТИПЫ
В ФОРМАТЕ РС/104.
как и на чем отмакетировать свои устройства
для самой популярной
embedded платформы
